Well-L - Ancora in forma de L pentru Zidarie Aparenta

Descriere

Well-L ancora in forma de L pentru zidarie aparenta. Ancore pentru fixare in constructii

Produs:

• Sistemul de dibluri constă într-un manșon de diblu din poliamidă și un conector metalic din oțel inoxidabil.
• Manșonul de diblu este expandat prin introducerea conectorului metalic.

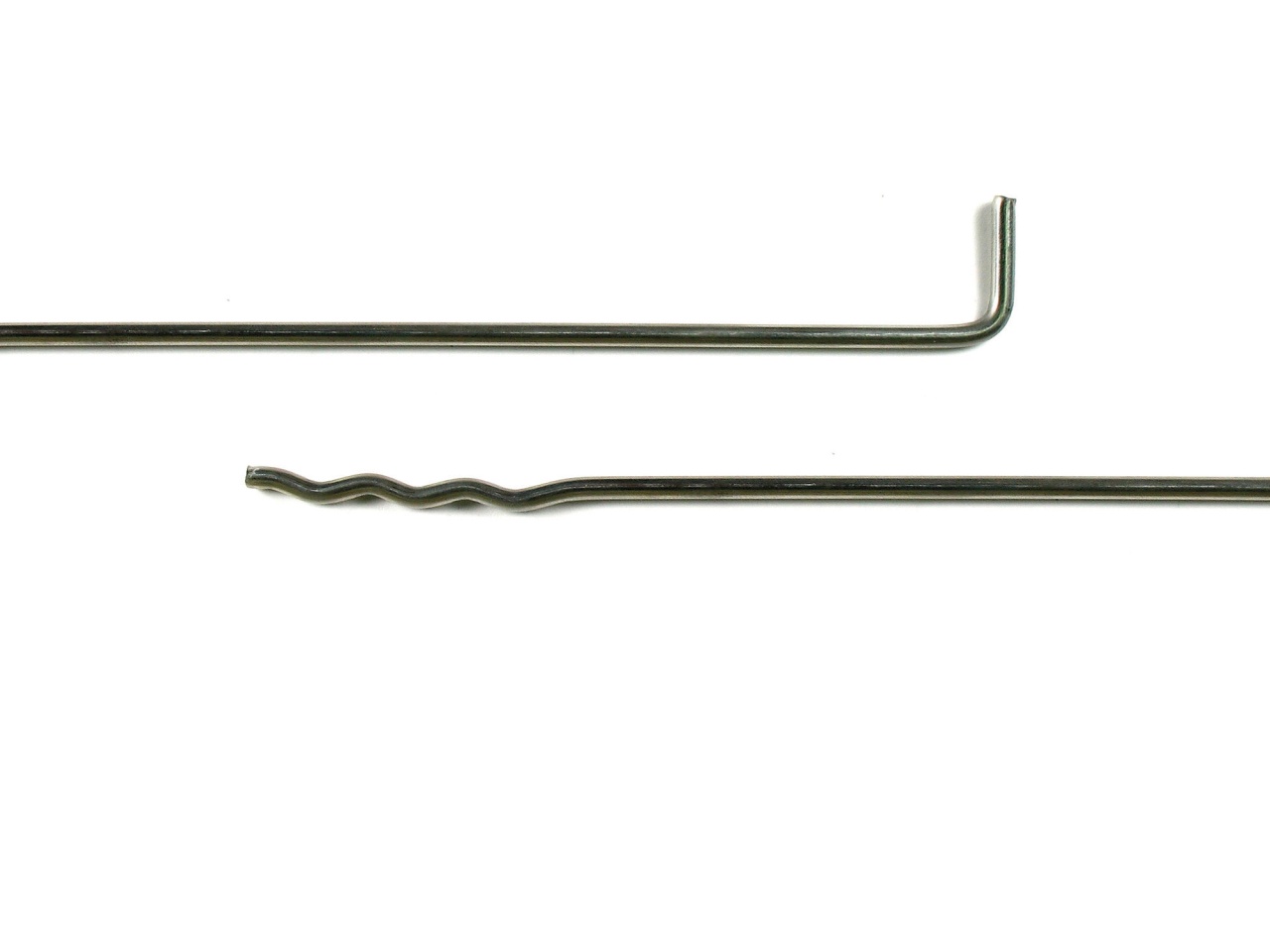

• Ancorele L și Well-L sunt fabricate din oțel inoxidabil și sunt disponibile cu diametre de 3 mm și 4 mm.

Utilizare:

• Ancorarea trebuie să fie realizată în pereți de susținere din beton normal cu o clasă de rezistență între C12/15 și C45/55, cărămidă plină, cărămidă silico-calcaroasă și beton celular.
• Poate fi utilizat pentru fațade ventilate, cu un spațiu între straturi de până la 250 mm.
• Sistemul PU Plus poate fi folosit pentru fixarea suplimentară a izolației între peretele de susținere și peretele de fațadă.
• Ancorele Well-L sunt potrivite pentru utilizare la zidărie dublă, având o distanță între straturi de până la 250 mm.

Aplicare:

• Ancorarea trebuie să fie realizată conform specificațiilor.
• Numărul minim de ancore pe metru pătrat este determinat în funcție de zona de vânt (conform DIN EN 1991-1-4/NA).
• La marginile deschise ale zidăriei trebuie montate 3 ancore suplimentare pe metru liniar.
• Ancorele L și Well-L de Ø 3 mm sunt adecvate pentru distanțe între straturi de până la 100 mm și înălțimi de perete de până la 10 m.
• Ancorele L și Well-L de Ø 4 mm sunt adecvate pentru distanțe între straturi de până la 250 mm și înălțimi de perete de până la 25 m.
• Găurile trebuie să fie realizate folosind burghie cu vârf din carbură de tungsten.
• Diblurile trebuie inserate manual sau cu un ciocan de cauciuc.

Date tehnice:

• Sunt fabricate din oțel inoxidabil, având lungimi între 225 mm și 400 mm.

- 3 x 225 pentru 100 mm intre ziduri
- 3 x 250 pentru 100 mm intre ziduri
- 3 x 275 pentru 100 mm intre ziduri
- 3 x 300 pentru 100 mm intre ziduri
- 3 x 340 pentru 100 mm intre ziduri
- 4 x 250 pentru 125 mm intre ziduri
- 4 x 275 pentru 150 mm intre ziduri
- 4 x 300 pentru 175 mm intre ziduri
- 4 x 340 pentru 215 mm intre ziduri
- 4 x 400 pentru 250 mm intre ziduri
