FD-LDZ - Dibluri de ancorare pentru Zidarie Aparenta 4 mm

Descriere

FD-LDZ dibluri de ancorare pentru zidarie aparenta 4 mm. Sisteme de fixare pentru fatade.

Produs:

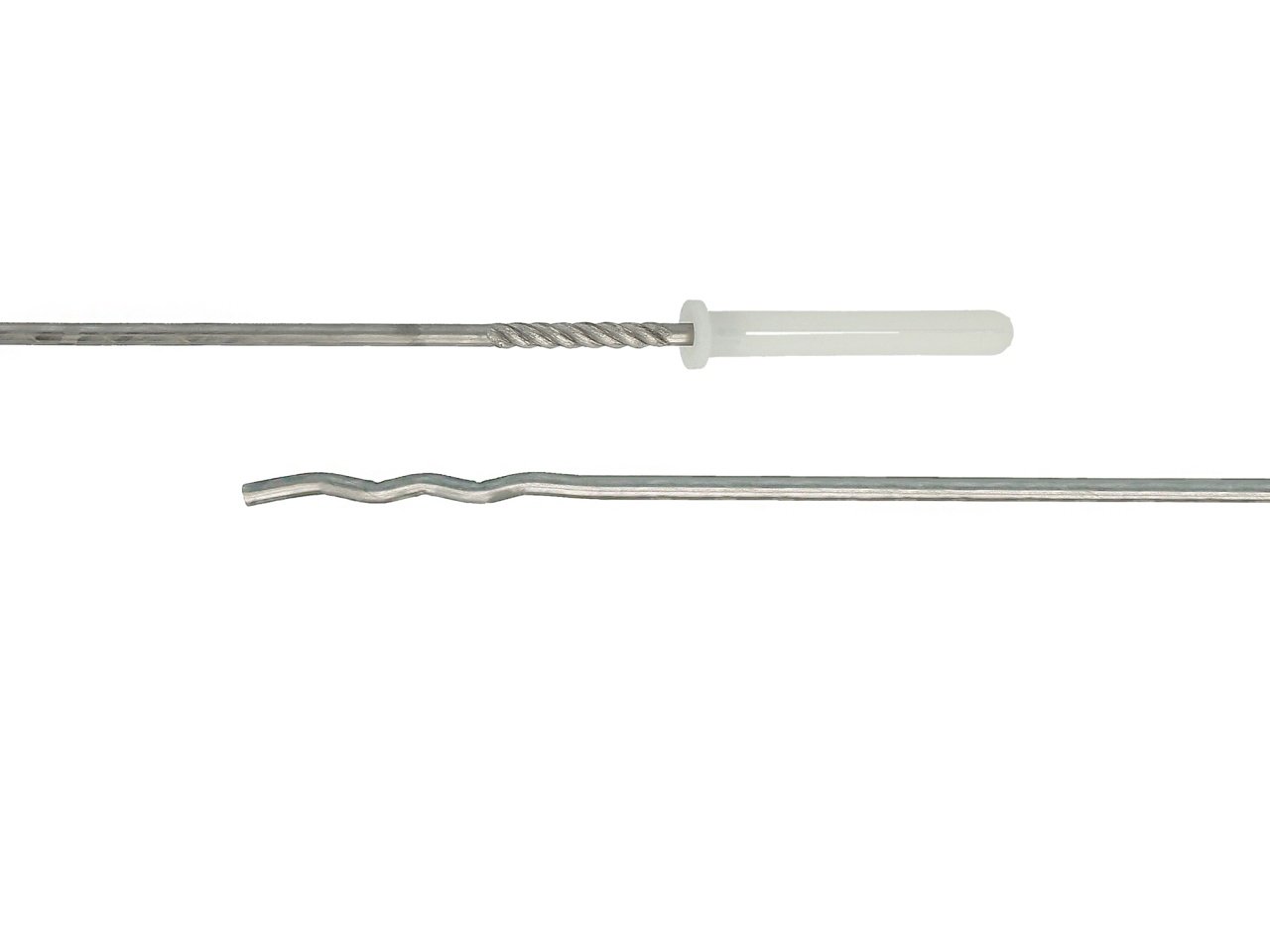

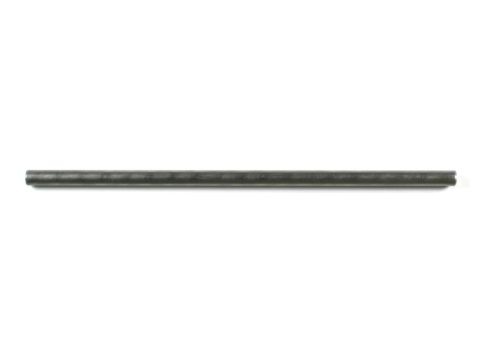

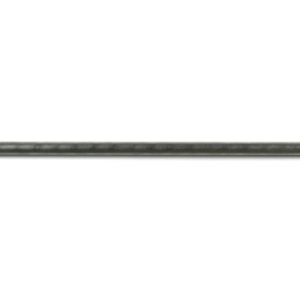

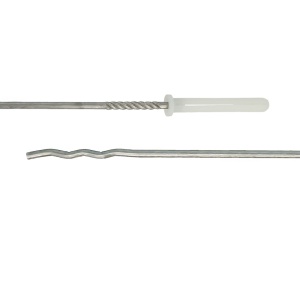

• Sistemul de dibluri constă într-un manșon de diblu din poliamidă și un conector metalic din oțel inoxidabil.
• Manșonul de diblu este expandat prin introducerea conectorului metalic.

Utilizare:

• Ancorarea trebuie să fie realizată în pereți de susținere din beton normal cu o clasă de rezistență între C12/15 și C45/55, cărămidă plină, cărămidă silico-calcaroasă și beton celular.
• Poate fi utilizat pentru fațade ventilate, cu un spațiu între straturi de până la 250 mm.

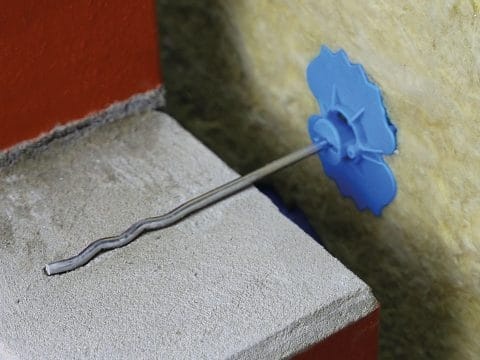

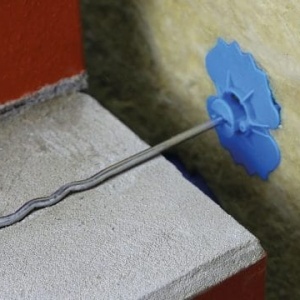

• Sistemul PU Plus poate fi folosit pentru fixarea suplimentară a izolației între peretele de susținere și peretele de fațadă.

Aplicare:

• Ancorarea trebuie să fie realizată conform specificațiilor.
• Numărul minim de ancore pe metru pătrat este determinat în funcție de zona de vânt (conform DIN EN 1991-1-4/NA).
• La marginile deschise ale zidăriei trebuie montate 3 ancore suplimentare pe metru liniar.
• Adâncimea de ancorare minimă este de 55 mm.
• Găurile trebuie să fie realizate folosind burghie cu vârf din carbură de tungsten.
• Diblurile trebuie inserate manual sau cu un ciocan de cauciuc.
• Sistemele PU Plus trebuie utilizate doar pe suprafețe fără tencuială.

Date tehnice:

• Lungimi între 210 mm și 450 mm.

- 210 mm pentru 80 mm intre ziduri

- 250 mm pentru 120 mm intre ziduri

- 275 mm pentru 145 mm intre ziduri

- 300 mm pentru 170 mm intre ziduri

- 320 mm pentru 190 mm intre ziduri

- 350 mm pentru 220 mm intre ziduri

- 375 mm pentru 245 mm intre ziduri

- 400 mm pentru 250 mm intre ziduri

- 425 mm pentru 250 mm intre ziduri

- 450 mm pentru 250 mm intre ziduri
