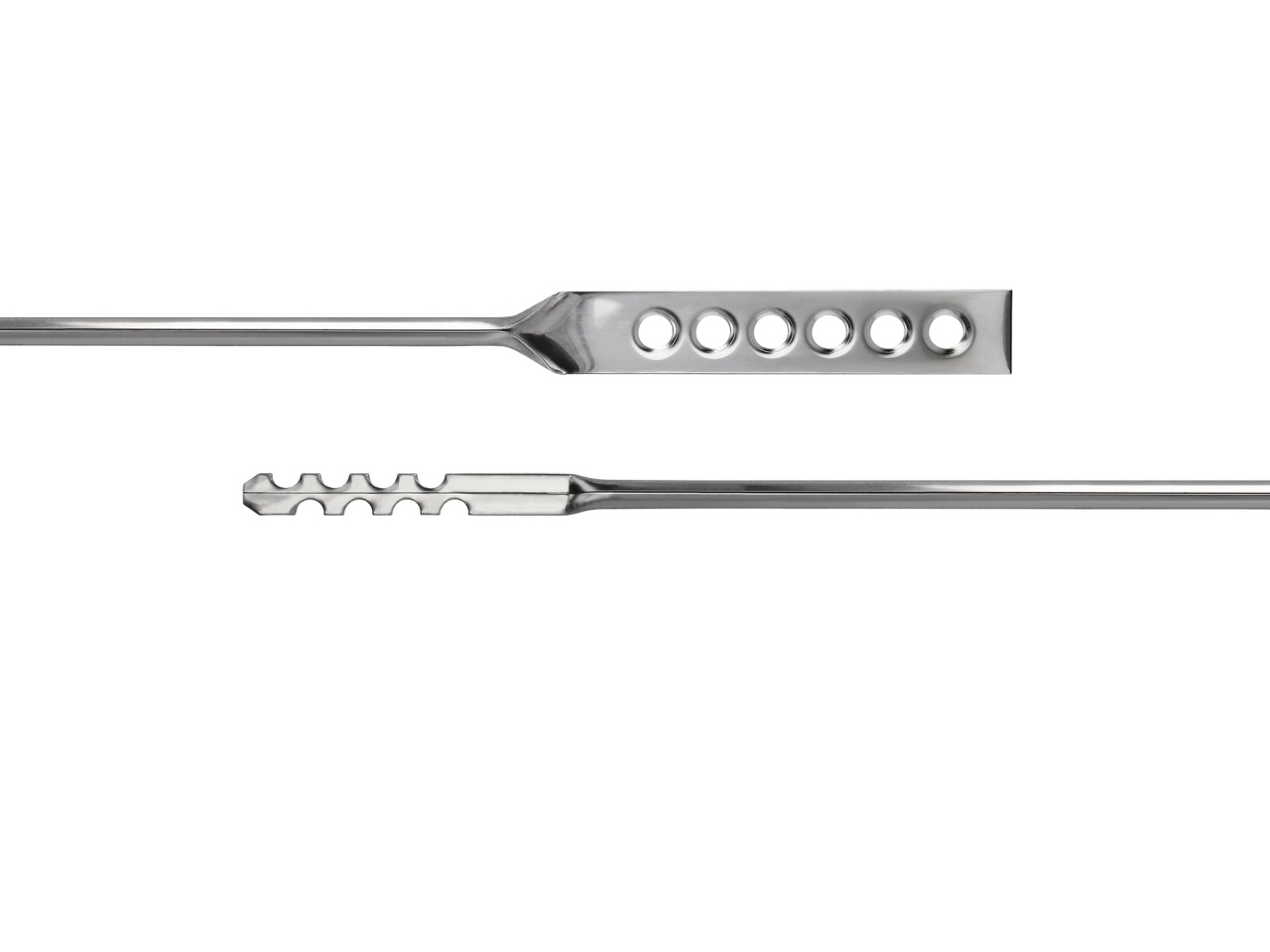

Brikker Plus - Ancora pentru Zidarie Aparenta 6,2 mm

Descriere

 Brikker Plus ancora pentru zidarie 6.2 mm. Sisteme de prindere pentru fatade, constructii

Ancora Brikker Plus pentru zidarie aparenta 6,2 mm, pentru pereti cu o inaltime de pana la 25 m.

Produs:

• Ancore realizate din oțel plat pentru stratul de aer „Brikker Plus” utilizate pentru conectarea zidăriei cu două straturi cu distanțe între straturi de până la 250 mm.

Utilizare:

• Ancorele sunt utilizate pentru conectarea straturilor interioare și exterioare ale zidăriei cu două straturi.
• Pot fi utilizate pentru pereți cu o înălțime de până la 25 m.
• Distanța dintre straturile pereților poate fi între 180 mm și 250 mm.
• Dacă distanța dintre straturi depășește 200 mm, trebuie utilizată o izolație de tip neinflamabil (clasa A1 sau A2 conform DIN 4102 1).

Înlocuiește tipurile convenționale de ancore precum:

• Ancora în formă de L
• Ancora universală
• Ancora ondulată în L
• Alte ancore din oțel plat

Aplicare:

• Pe marginile libere trebuie amplasate 3 ancore pe metru liniar.
• Adâncimea de ancorare în stratul interior trebuie să fie de 90 mm, iar în stratul exterior de minimum 50 mm.
• Ancorele trebuie introduse în mortar imediat după aplicarea acestuia.
• Se permite un unghi de înclinare de până la 8% (echivalent cu o excentricitate maximă de 20 mm la o distanță de 250 mm între straturi).
• Dacă sunt utilizate blocuri de piatră calcaroasă, trebuie evitată absorbția rapidă a apei din mortar.
• La pereții exteriori, trebuie utilizate inele din plastic „Euroclip” pentru evacuarea apei.

Ancorele „Brikker Plus” pot fi utilizate pentru fixarea:

• Straturilor exterioare (fațade) din cărămidă sau piatră calcaroasă conform EN 771.
• Straturilor interioare portante realizate din diverse tipuri de blocuri de beton sau piatră calcaroasă.
• Ancorele trebuie montate orizontal.

Distanțele maxime dintre ancore:

• Vertical: 500 mm (650 mm pentru anumiți pereți).
• Orizontal: 750 mm.
• Zidăria realizată prin tehnica patului subțire trebuie să aibă o grosime minimă a mortarului de 2 mm.

Numărul minim de ancore pe m² depinde de zona de vânt conform DIN EN 1991-1-4/NA:

• Înălțime ≤10 m: 7-10 ancore/m².
• 10 m < înălțime ≤18 m: 8-11 ancore/m².
• 18 m < înălțime ≤25 m: 9-11 ancore/m².

Date tehnice:

• Aceste ancore sunt fabricate din oțel inoxidabil (tip 1.4404, 1.4401, 1.4571, 1.4362 sau 1.4462 conform DIN EN 10088-4).
• Dimensiunile disponibile: 320 mm, 340 mm, 360 mm, 380 mm și 400 mm, având o grosime de 0,5 mm.

- 320 mm pentru 180 mm intre ziduri

- 340 mm pentru 200 mm intre ziduri

- 360 mm pentru 220 mm intre ziduri

- 380 mm pentru 240 mm intre ziduri

- 400 mm pentru 250 mm intre ziduri

*** Distanța permisă între straturi poate varia în funcție de rosturile de mortar subțiri sau normale din stratul exterior al peretelui.
