Brikker - Ancora pentru Zidarie Aparenta 4,6 mm

Descriere

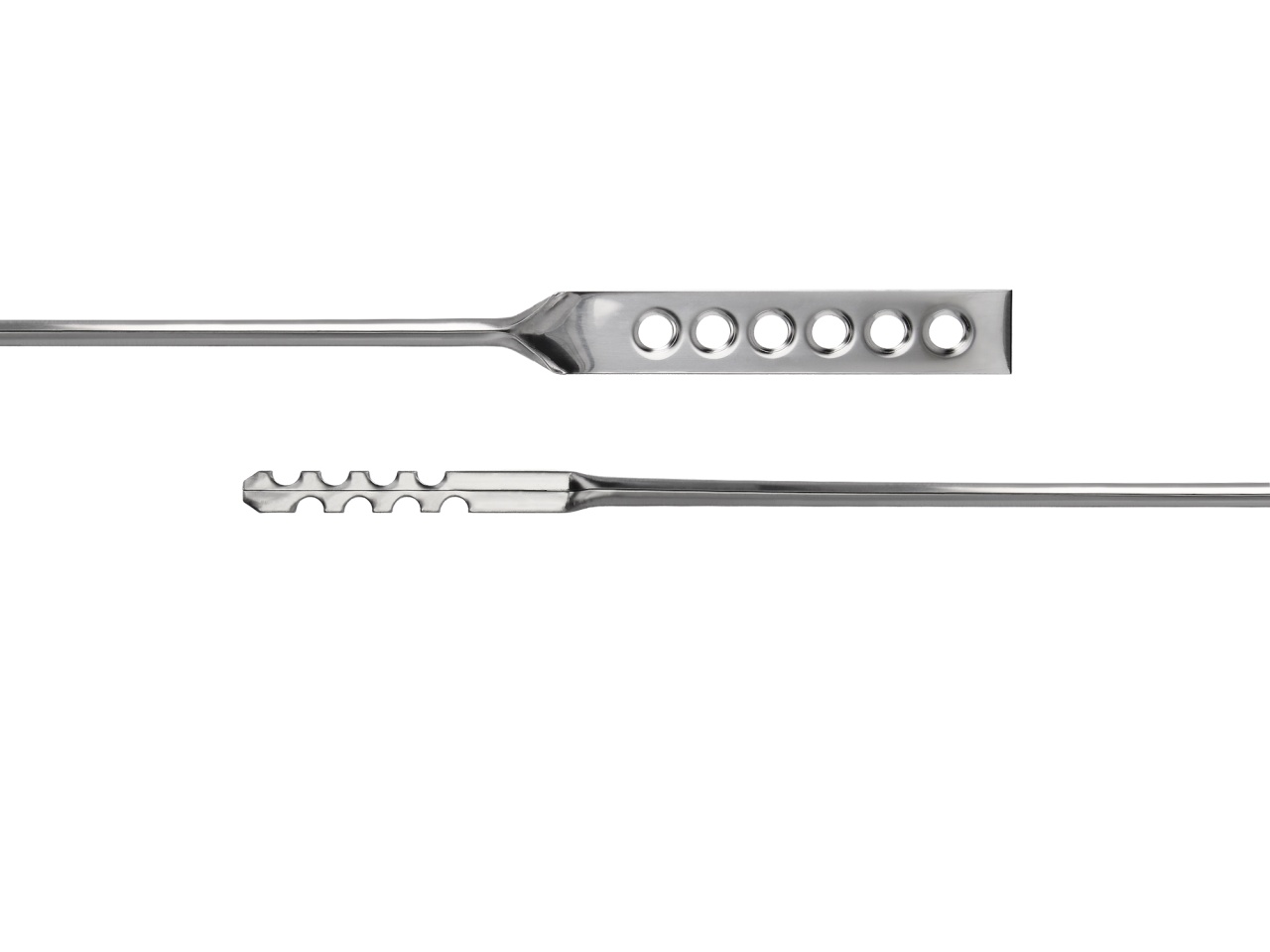

Brikker ancora pentru zidarie aparenta 4.6 mm. Sisteme de prindere pentru constructii

Ancora Brikker pentru Zidarie Aparenta cu grosimea de 4,6 mm, instalare rapida si sigura.

Produs:

• Ancoraje realizate din oțel plat pentru stratul de aer „Brikker” utilizate pentru conectarea zidăriei cu două straturi cu distanțe între straturi de până la 175 mm.

Utilizare:

• Ancorele sunt utilizate pentru conectarea straturilor interioare și exterioare ale zidăriei cu două straturi.
• Pot fi utilizate pentru pereți cu o înălțime de până la 25 m.
• Distanța dintre straturile pereților poate fi între 40 mm și 175 mm.

Înlocuiește tipurile convenționale de ancore precum:

• Ancora în formă de L
• Ancora universală
• Ancora ondulată în L
• Alte ancore din oțel plat

Aplicare:

• Ancorele trebuie introduse în mortar imediat după aplicarea acestuia și complet acoperite cu mortar.
• Se permite un unghi de înclinare de până la 8% (echivalent cu o excentricitate maximă de 14 mm la o distanță de 175 mm între straturi).
• Dacă sunt utilizate blocuri de piatră calcaroasă, trebuie evitată absorbția rapidă a apei din mortar.
• La pereții exteriori, trebuie utilizate inele din plastic „Euroclip” pentru evacuarea apei.

Adâncimea de ancorare:

• 90 mm în stratul interior.
• 50 mm în stratul exterior.



Ancorele „Brikker” pot fi utilizate pentru fixarea:

• Straturilor exterioare (fațade) din cărămidă conform EN 771-1.
• Straturilor interioare portante realizate din blocuri de beton sau piatră calcaroasă conform EN 771-2 și EN 771-3.
• Ancorele trebuie montate orizontal.

Distanțele maxime dintre ancore:

• Vertical: 500 mm (650 mm pentru anumite tipuri de pereți).
• Orizontal: 750 mm.
• Zidăria realizată prin tehnica patului subțire trebuie să aibă o grosime minimă a mortarului de 2 mm.

Numărul minim de ancore pe m² depinde de zona de vânt conform DIN EN 1991-1-4/NA:

• Înălțime ≤10 m: 7-10 ancore/m².
• 10 m < înălțime ≤18 m: 7-11 ancore/m².
• 18 m < înălțime ≤25 m: 8-11 ancore/m².
• Pe marginile libere trebuie amplasate 3 ancore pe metru liniar.

Date tehnice:

• Aceste ancore sunt fabricate din oțel inoxidabil (tip 1.4404, 1.4401, 1.4571, 1.4362 sau 1.4462 conform DIN EN 10088-4).
• Dimensiunile disponibile: 240 mm, 250 mm, 260 mm, 280 mm, 300 mm și 320 mm, având o grosime de 0,5 mm.

- 240 mm pentru 110 mm intre ziduri

- 280 mm pentru 140 mm intre ziduri

- 300 mm pentru 160 mm intre ziduri

- 320 mm pentru 175 mm intre ziduri
