Fațadele ventilate din cărămidă aparentă sunt un sistem constructiv modern care combină estetica cărămizii cu performanța energetică superioară.

Acest ghid detaliază tot ce trebuie să știi despre implementarea fațadelor ventilate din cărămidă - de la principiile de funcționare la costuri concrete.

Ce sunt fațadele ventilate din caramidă aparentă (Klinker)?

O fațadă ventilată reprezintă un sistem de înveliș exterior pentru clădiri, frecvent întâlnit atât în construcțiile industriale și de birouri, cât și în cele rezidențiale. Caracteristica distinctivă este spațiul de aer creat între stratul izolator al clădirii și stratul exterior.

Acest spațiu permite o circulație continuă a aerului, separând efectiv stratul exterior de structura de susținere, atât din punct de vedere termic, cât și al umidității. Această separare facilitează aplicarea unui strat izolator continuu pe exteriorul clădirii.

Stratul exterior, expus direct la intemperii, asigură protecție împotriva apei, contribuind la o izolare termică superioară pe timp de vară și la reducerea condensului în zonele critice ale structurii pe timp de iarnă, comparativ cu structurile monolitice.

În proiectele de renovare, fațada ventilată oferă oportunitatea de a adapta clădirile existente la standarde energetice actuale, utilizând grosimi adecvate de material izolator, fără a compromite spațiul util interior. Deși implementarea sa este complexă din punct de vedere tehnic, beneficiile pe care le aduce în ceea ce privește proprietățile fizice ale clădirii sunt semnificative.

Structura fațadelor ventilate - dimensiuni necesare pentru golul de aer și alte considerații tehnice

Structura unei fațade ventilate este compusă din mai multe elemente esențiale, dispuse (de la exterior spre interior) astfel: stratul exterior, stratul de aer, stratul de izolație și structura de susținere.

Stratul exterior poate fi realizat dintr-o varietate de materiale, incluzând plăci HPL, table metalice, materiale sandwich, materiale plastice, plăci din fibrociment, plăci minerale, plăci din piatră naturală și cărămizi. Acesta are rolul de a proteja clădirea de intemperii, respingând ploaia și umiditatea directă.

Stratul de aer este conectat la mediul exterior prin orificii special concepute pentru admisia și evacuarea aerului, asigurând astfel o ventilare permanentă.

Este important ca circulația aerului să nu fie obstrucționată de sub-structură, iar orientarea acesteia trebuie planificată și executată corespunzător:

• - Spațiul de ventilație standard: 20-40 mm pentru fațade de înălțime redusă

• - Pentru clădiri înalte (peste 15m): 40-60 mm

• - Spațiul minim pentru circulația aerului: 20 mm (40mm pentru cărămidă Klinker)

• - Rația de ventilație: 50-75 cm²/m liniar pentru intrarea și ieșirea aerului

• - Viteza aerului în cavitate: 0,1-0,5 m/s pentru ventilația optimă

Stratul de izolație învelește complet clădirea, fără întreruperi, integrând toate elementele de deschidere (ferestre, uși) în același plan. Materialele utilizate frecvent includ vata minerală, materiale izolante din fibre de lemn, polistiren extrudat (XPS), poliuretan și spumă de sticlă. Se utilizează, în general, materiale izolante cu conductivitate termică (WLG) de 040 sau 035, grosimea stratului fiind ajustabilă în funcție de designul sub-structurii.

Structura de susținere preia toate forțele și asigură închiderea propriu-zisă a clădirii. Aceasta poate fi realizată, de exemplu, ca o structură scheletică din oțel sau beton armat, zidărie sau construcție cu stâlpi din lemn. Toate sarcinile preluate de fațada ventilată sunt transferate către structura de susținere prin intermediul sistemului de sub-structură și al punctelor de conectare. Ferestrele și ușile sunt fixate direct pe structura de susținere.

Avantajele și dezavantajele fațadelor ventilate din cărămidă

Fatadele ventilate reprezintă o metodă eficientă de a spori eficiența energetică, durabilitatea și aspectul estetic al unei clădiri.

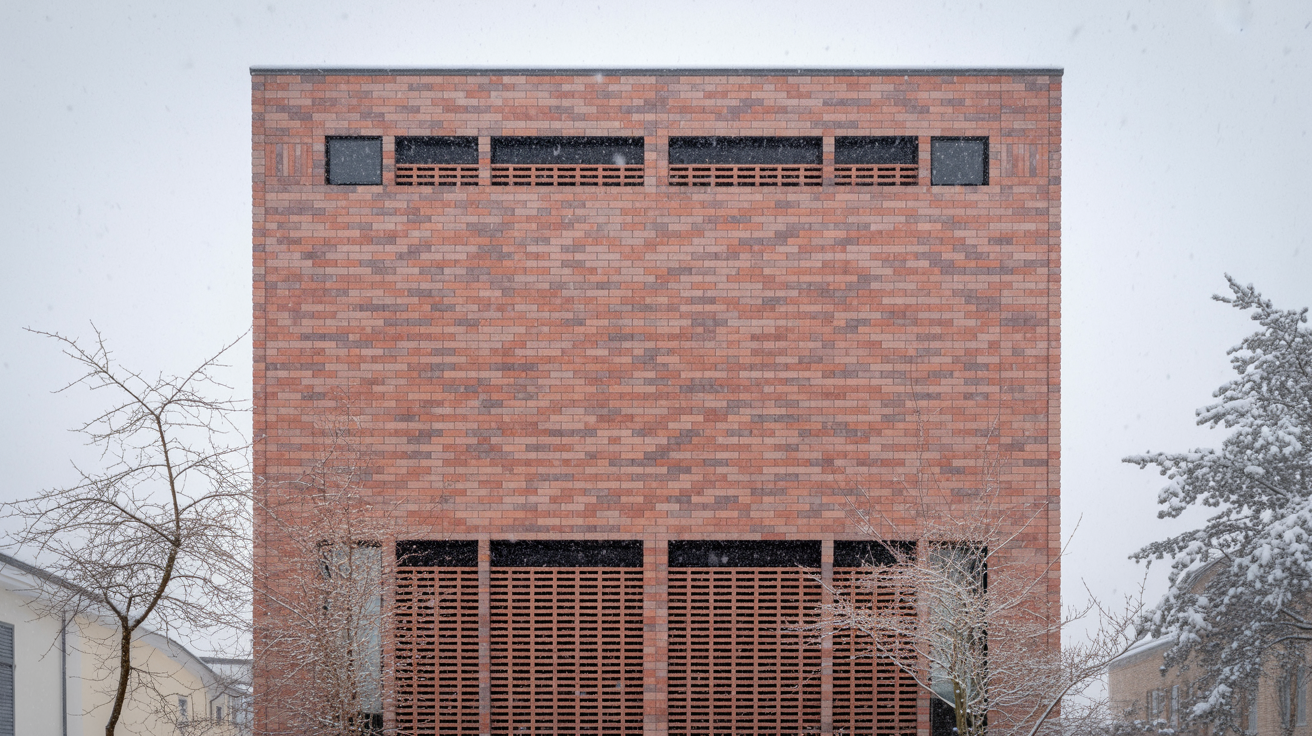

Acestea oferă o soluție performantă, optimizând confortul termic pe tot parcursul anului. În timpul iernii, prin închiderea strategică a grilelor de ventilație superioare și inferioare, se creează un strat de aer static care funcționează ca un izolator suplimentar.

Pe timp de vară, grilele rămân deschise, facilitând ventilația naturală și răcirea pasivă, prevenind astfel acumularea de umiditate sau condens.

Un aspect important în proiectarea fațadelor este rezistența la radiațiile UV, care pot degrada materialele de etanșare în timp. Soluțiile de etanșare și impermeabilizare trebuie să demonstreze o rezistență îndelungată, chiar și în condiții extreme.

Testele au evidențiat eficacitatea anumitor combinații de membrane și benzi în menținerea unei rezistențe mecanice ridicate și a aderenței, chiar și după expunerea prelungită la radiații UV și căldură. Utilizarea membranelor stabilizate UV, împreună cu benzi adecvate, asigură o protecție eficientă și mențin funcționalitatea conexiunilor.

Fatadele ventilate contribuie la eficiența energetică și la controlul fluxului termic, permițând evacuarea umidității și reducerea încărcării termice.

Membranele și ecranările trebuie alese în funcție de poziția lor în structură și de influențele climatice, asigurând un echilibru optim între etanșare și permeabilitate la vapori. Membranele permit o difuzie maximă în zona exterioară și facilitează eliminarea vaporilor de apă.

Anumite versiuni includ un strat reflectorizant care reduce fluxul termic atât vara, cât și iarna. În interior, soluții specifice limitează răspândirea vaporilor spre exterior și îmbunătățesc controlul umidității.

Siguranța la incendiu este un alt aspect crucial. Spațiul ventilat poate acționa ca un canal vertical pentru propagarea rapidă a flăcărilor și a fumului. Prin urmare, materialele utilizate trebuie să fie incombustibile sau greu inflamabile pentru a limita riscul de propagare. Membranele și benzile clasificate A2 sau B-s1,d0 sunt concepute pentru a oferi protecție maximă chiar și în medii cu risc ridicat. Utilizarea soluțiilor certificate completează protecția pasivă.

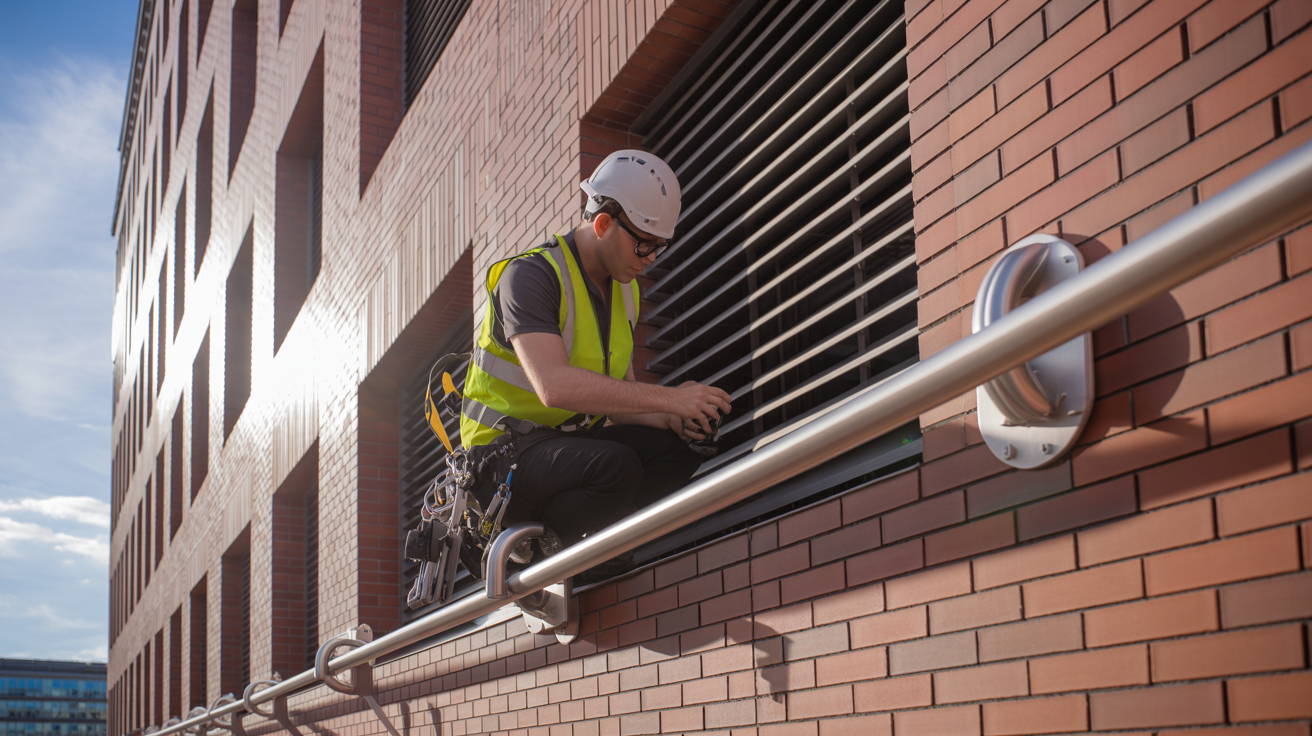

Accesul facil și sigur pentru întreținere este, de asemenea, esențial. Sistemele de șine integrate în fațade oferă funcționalitate și un aspect estetic discret, adaptându-se la geometrii complexe. Aceste sisteme pot fi montate pe pereți, acoperișuri sau sub-structuri, asigurând o deplasare fluidă și sigură.

Avantaje pe scurt:

Eficiență energetică sezonieră

• - Iarna: Grile închise → strat de aer static → izolator suplimentar

• - Vara: Grile deschise → ventilație naturală + răcire pasivă

• - Rezultat: Confort termic optimizat tot anul

Protecție UV și durabilitate

• - Materiale rezistente la radiații UV și condiții extreme

• - Membrane stabilizate UV + benzi adecvate = protecție eficientă

• - Rezistență mecanică ridicată chiar după expunere prelungită

• - Funcționalitate conexiunilor menținută în timp

Control umiditate și flux termic

• - Evacuarea umidității prin ventilația controlată

• - Reducerea încărcării termice în sezonul cald

• - Echilibru optim între etanșare și permeabilitate la vapori

• - Straturi reflectorizante reduc fluxul termic vara + iarna

• - Control îmbunătățit al umidității interioare

Siguranță la incendiu

• - Risc: Spațiul ventilat = canal vertical pentru flăcări/fum

• - Soluție: Materiale incombustibile sau greu inflamabile

• - Standard: Membrane și benzi clasificate A2 sau B-s1,d0

• - Protecție maximă chiar în medii cu risc ridicat

Accesibilitate pentru întreținere

• - Sisteme de șine integrate pentru acces sigur la înălțime

• - Aspect estetic discret adaptat la geometrii complexe

• - Montaj flexibil: pereți, acoperișuri, sub-structuri

• - Deplasare fluidă și sigură pentru personal întreținere

Dezavantajele, pe scurt:

• - Cost inițial ridicat: Cu 30-50% mai scump decât sistemele tradiționale

• - Complexitatea montajului: Necesită echipe specializate

• - Grosimea crescută: Reduce spațiul utilizabil cu 15-20 cm (la exterior)

• - Întreținerea accesului: Costurile de curățare și inspecție la înălțime

• - Limitări climatice: Performanțe reduse în zone cu vânturi puternice constante

• - Riscul de îngheț: În spațiul de ventilație la temperaturi extreme

• - Compatibilitatea: Nu toate tipurile de cărămidă sunt potrivite

Tipuri de fațade ventilate din cărămidă aparentă

Fatadele ventilate reprezintă o metodă de design al fațadelor caracterizată printr-un spațiu distinct între placarea exterioară și structura portantă a peretelui. Acest spațiu permite o circulație controlată a aerului în spatele fațadei. Această ventilație facilitează evacuarea eficientă a umidității și a căldurii, contribuind la o performanță termică superioară a clădirii și reducând riscul de deteriorare cauzată de umiditate. Astfel de fațade sunt adesea utilizate pentru a îmbunătăți eficiența energetică a clădirilor și pentru a extinde posibilitățile de design arhitectural.

Există mai multe tipuri de fațade ventilate, fiecare adecvat pentru cerințe specifice și preferințe de design. Printre cele mai comune tipuri se numără:

• - Fatade ventilate placate: Acest tip de fațadă este alcătuit dintr-un strat exterior de placare, fixat pe peretele portant printr-o sub-structură. Spațiul de aer din spatele stratului de placare asigură ventilația necesară.

• - Fatade ventilate prefabricate: În acest caz, elementele de placare nu sunt fixate direct pe structura portantă, ci sunt montate printr-o sub-structură separată. Această configurație creează un spațiu optim pentru circulația aerului.

• - Fatade dublu strat: Aceste fațade sunt formate din două straturi separate de elemente de placare, între care se află un spațiu de aer. Această construcție permite o ventilație deosebit de eficientă și oferă o protecție suplimentară împotriva factorilor meteorologici.

Fiecare dintre aceste tipuri de fațade ventilate prezintă avantaje și dezavantaje distincte în ceea ce privește costurile, eficiența energetică, posibilitățile de design estetic și cerințele de întreținere.

Alegerea tipului adecvat de fațadă ventilată depinde, prin urmare, de cerințele și condițiile specifice ale proiectului de construcție respectiv.

Caracteristici fațade ventilate placate / prefabricate / dublu strat

Fațade ventilate placate:

• - Structură: Cărămidă + mortar pe sub-structură metalică

• - Grosime spațiu ventilație: 25-35 mm

• - Aplicații: Renovări, clădiri de înălțime medie

• - Avantaje: Cost redus, montaj simplu

• - Dezavantaje: Flexibilitate limitată de design

Fațade ventilate prefabricate:

• - Panouri prefabricate cu cărămidă integrată

• - Spațiu ventilație: 40-50 mm

• - Aplicații: Construcții noi, producție în serie

• - Avantaje: Calitate controlată, montaj rapid

• - Dezavantaje: Investiție inițială mare în forme

Fațade dublu strat:

• - Două straturi de cărămidă cu cavitate intermediară

• - Grosime totală: 25-30 cm

• - Aplicații: Clădiri premium, zone climatice extreme

• - Avantaje: Performanță termică maximă

• - Dezavantaje: Cost și complexitate ridicate

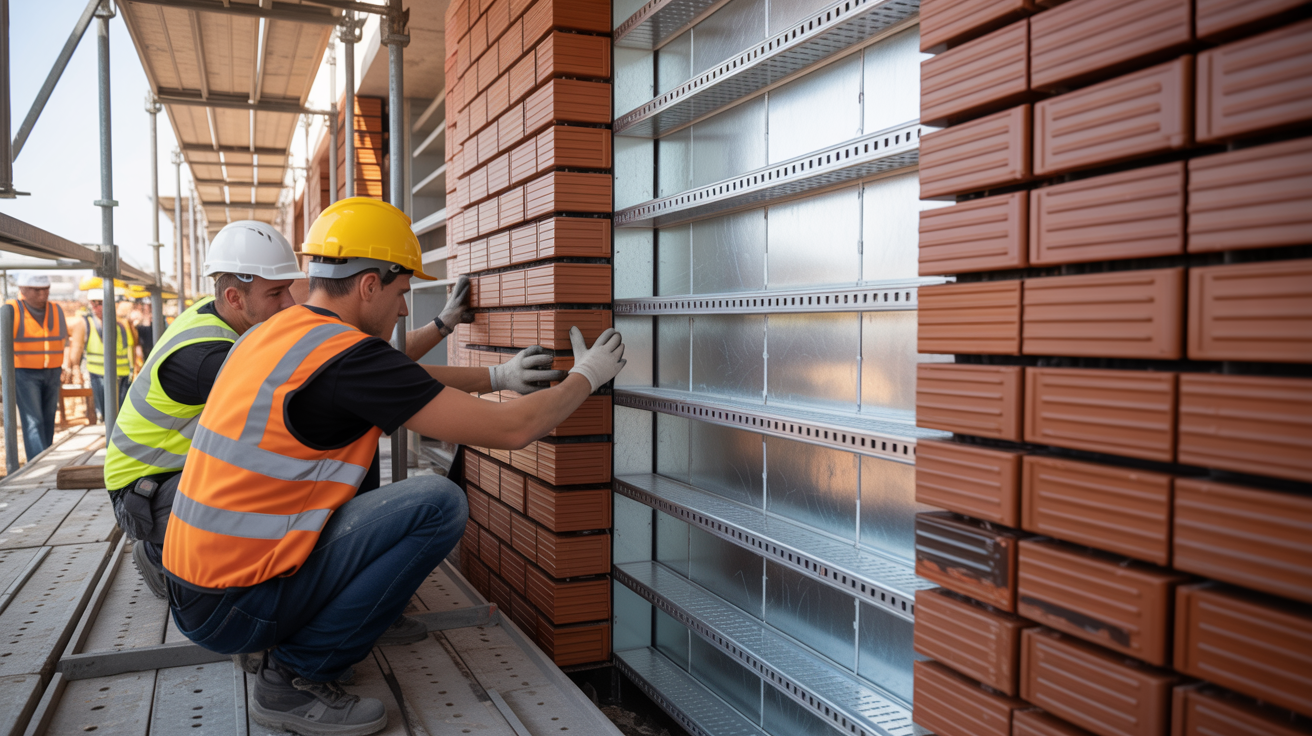

Procesul de instalare a fatadelor ventilate din caramida

Montajul fatadelor ventilate este un proces ce necesită rigurozitate. Structura de bază a unei fațade ventilate include un strat exterior, un strat de aer, un strat de izolație și structura de susținere.

Stratul exterior, realizat dintr-o varietate de materiale, are rolul de a proteja clădirea de intemperii. Stratul de aer este esențial, deoarece permite ventilarea constantă a fațadei.

Izolația termică joacă un rol important în menținerea eficienței energetice a clădirii, iar structura de susținere asigură stabilitatea întregului sistem.

Montajul stratului exterior implică fixarea acestuia pe o sub-structură, realizată din profile metalice sau elemente din lemn.

Această sub-structură este fixată pe structura de susținere a clădirii prin intermediul unor console. Este important să se minimizeze numărul punctelor de fixare care penetrează stratul de izolație, pentru a reduce pierderile de căldură.

Ventilarea stratului de aer trebuie asigurată prin orificii de admisie și evacuare, dimensionate corespunzător. Sub-structura nu trebuie să obstrucționeze circulația aerului în stratul de ventilație.

Stratul de izolație trebuie să acopere întreaga suprafață a clădirii, inclusiv zonele din jurul ferestrelor și ușilor. Grosimea stratului de izolație este variabilă și depinde de performanțele termice dorite. Utilizarea mai multor straturi de izolație poate contribui la reducerea pierderilor de căldură prin punțile termice.

Structura de susținere trebuie să fie proiectată pentru a prelua toate sarcinile provenite din fațada ventilată. Ferestrele și ușile se fixează direct pe structura de susținere.

Pașii de montaj și materiale necesare:

Pregătirea suportului:

• - Verificarea planității: toleranță max. 10 mm/2m

• - Tratamentul anti-coroziune al consolelor: Zn 275 g/m²

• - Distanța între console: max. 60 cm vertical, 40-60 cm orizontal (în funcție de calculele de vânt și greutatea placării)

Montajul sub-structurii:

• - Profile din aluminiu 60x40x3 mm sau oțel galvanizat

• - Fixare cu dibluri chimice M12, rezistență 25 kN

• - Compensarea dilatațiilor: rosturi la 6m

Aplicarea izolației:

• - Suprapunerea plăcilor: min. 10 cm

• - Fixarea cu dibluri speciale: 6-8 buc/m²

• - Etanșarea rosturilor cu bandă adezivă

Montajul cărămizii:

• - Mortar flexibil pentru exterior, clasa M10

• - Rosturi orizontale: 10-12 mm, verticale: 8-10 mm

• - Protecția împotriva infiltrațiilor: profil picurător

Costuri si considerente financiare

Fatadele ventilate reprezintă o investiție pe termen lung, iar costurile inițiale pot varia în funcție de o serie de factori.

Materialele utilizate pentru stratul exterior, sistemul de izolație și complexitatea sub-structurii pot influența semnificativ prețul total. De asemenea, costurile de instalare pot fluctua în funcție de complexitatea proiectului și de manopera necesară.

Deși investiția inițială poate fi mai mare comparativ cu alte tipuri de fațade, fațadele ventilate din cărămidă pot genera economii considerabile pe termen lung.

Eficiența energetică îmbunătățită poate reduce costurile de încălzire și răcire a clădirii. În plus, durabilitatea materialelor și rezistența la factorii de mediu pot diminua costurile de întreținere și reparații pe termen lung.

Costuri orientative:

• - Fațadă ventilată din cărămidă aparentă: 180-350 lei/m²

• - Sistemul de sub-structură metalică: 45-80 lei/m²

• - Izolația termică (10-15 cm): 25-45 lei/m²

• - Manopera de montaj: 60-120 lei/m²

• - Cost total estimativ: 550-950 lei/m² (fără TVA)

• - Comparativ cu tencuiala decorativă: cu 40-60% mai scump

• - ROI energetic: 8-12 ani prin economii la încălzire/răcire

Întreținerea și durabilitatea fatadelor ventilate din cărămida

Fatadele ventilate, prin designul lor specific, contribuie la protecția clădirii împotriva factorilor externi, dar necesită o întreținere adecvată pentru a-și menține performanțele pe termen lung. Un aspect esențial este accesul facil la componentele fațadei, care facilitează inspecțiile și reparațiile. Sistemele de șine integrate pot oferi o soluție eficientă pentru accesul în siguranță la înălțime, reducând costurile și riscurile asociate cu metodele tradiționale de întreținere.

Durabilitatea unei fațade ventilate este influențată semnificativ de calitatea materialelor utilizate și de modul în care acestea rezistă la expunerea prelungită la radiațiile UV, variațiile de temperatură și umiditate. Utilizarea materialelor de etanșare rezistente la UV și a membranelor de înaltă calitate poate prelungi durata de viață a fațadei. De asemenea, este important ca materialele utilizate să fie incombustibile sau greu inflamabile, pentru a asigura siguranța la incendiu a clădirii.
